TC4426 TC4427 TC4428 Microchip PMIC 1.5A Dual Inverting Power MOSFET Driver IC
1.5A Dual Inverting Power MOSFET Driver IC
,TC4428 Microchip PMIC
,TC4426 TC4427 Microchip PMIC
TC4426 TC4427 TC4428 Microchip 1.5A Controladores MOSFET de potencia inversora dual Circuitos integrados IC PMIC
TC4426 TC4427 TC4428 Microchip 1.5A Controladores MOSFET de potencia de doble inversión Circuitos integrados IC TC4426EOA713
TC4426EOA713 Especificación:
| número de parte | TC4426EOA713 |
|
Categoría
|
Circuitos Integrados (CI)
|
|
PMIC - Controladores de puerta
|
|
|
Fabricante
|
Tecnología de microchip
|
|
Serie
|
-
|
|
Paquete
|
Cinta y carrete (TR)
|
|
Estado de la pieza
|
Activo
|
|
Configuración impulsada
|
Lado bajo
|
|
Tipo de canal
|
Independiente
|
|
Número de conductores
|
2
|
|
Tipo de puerta
|
MOSFET de canal N, canal P
|
|
Suministro de voltaje
|
4,5 V ~ 18 V
|
|
Tensión lógica - VIL, VIH
|
0,8 V, 2,4 V
|
|
Corriente: salida máxima (fuente, sumidero)
|
1.5A, 1.5A
|
|
Tipo de entrada
|
Invirtiendo
|
|
Tiempo de subida/bajada (típico)
|
19ns, 19ns
|
|
Temperatura de funcionamiento
|
-40°C ~ 150°C (TJ)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
8-SOIC (0,154", 3,90 mm de ancho)
|
|
Paquete de dispositivo del proveedor
|
8-SOIC
|
|
Número de producto básico
|
TC4426 TC4427 TC4428
|
TC4426 TC4427 TC4428 Microchip 1.5A Controladores MOSFET de potencia dual de alta velocidad IC Descripción general:
Los TC4426/TC4427/TC4428 son versiones mejoradas de la familia anterior de controladores MOSFET TC426/TC427/TC428.
Los dispositivos TC4426/TC4427/TC4428 tienen tiempos de subida y bajada coincidentes al cargar y descargar la puerta de un MOSFET.Estos dispositivos son altamente resistentes al bloqueo bajo cualquier condición dentro de sus valores nominales de potencia y voltaje.No están sujetos a daños cuando se producen picos de ruido de hasta 5 V (de cualquier polaridad) en el pin de tierra.Pueden aceptar, sin daño ni alteración de la lógica, hasta 500 mA de corriente inversa (de cualquier polaridad) forzada de regreso a sus salidas.Todos los terminales están totalmente protegidos contra descargas electrostáticas (ESD) de hasta 2,0 kV.
Los controladores MOSFET TC4426/TC4427/TC4428 pueden cargar/descargar fácilmente capacitancias de compuerta de 1000 pF en menos de 30 ns.Estos dispositivos proporcionan impedancias lo suficientemente bajas en los estados de encendido y apagado para garantizar que el estado previsto del MOSFET no se vea afectado, incluso por grandes transitorios.Otros controladores compatibles son la familia de dispositivos TC4426A/TC4427A/ TC4428A.
Los dispositivos TC4426A/TC4427A/ TC4428A tienen tiempos de retardo de entrada a salida de flanco ascendente y descendente coincidentes, además de los tiempos de subida y bajada coincidentes de los dispositivos TC4426/TC4427/ TC4428.
Características:
• Corriente de salida máxima alta: 1,5 A
Amplio rango de operación de voltaje de suministro de entrada: - 4.5V a 18V
Capacidad de accionamiento de carga capacitiva alta: 1000 pF en 25 ns (típico)
Tiempos de retardo cortos: 40 ns (típico)
Tiempos de subida y bajada coincidentes
Corriente de alimentación baja: - Con entrada lógica '1': 4 mA - Con entrada lógica '0': 400 µA
Baja impedancia de salida: 7
Protegido con pestillo: resiste corriente inversa de 0,5 A
La entrada soporta entradas negativas de hasta 5 V
Descarga electrostática (ESD) Protegido: 2,0 kV
Paquetes MSOP de 8 pines y DFN-S de 8 pines 6x5 que ahorran espacio
TC4426 TC4427 TC4428 Microchip 1.5A Controladores MOSFET de potencia dual de alta velocidad Aplicaciones IC:
Fuentes de alimentación conmutadas
Controladores de línea
Unidad de transformador de pulso
Clasificaciones ambientales y de exportación
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |

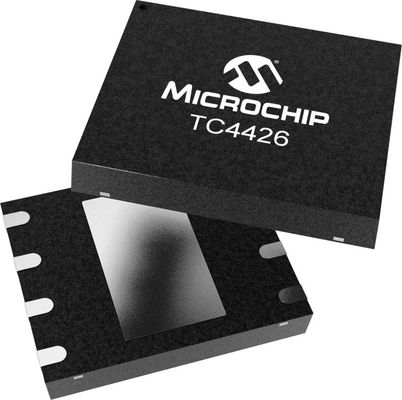

Imágenes :
